Stirnwandsysteme

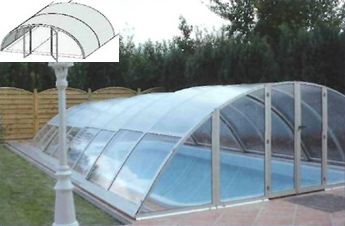

Westerntür
Standardmäßig beträgt die Türflügelöffnungsbreite an einer Stirnseite ca. 1,05 m. Steht im Bereich der Stirnwände weniger Platz zum Öffnen der Tür zur Verfügung, empfehlen wir den Einbau einer doppelflügeligen Tür. Dadurch halbiert sich die Türöffnungsbreite auf ca. 52 cm. Andere Maße auf Anfrage.

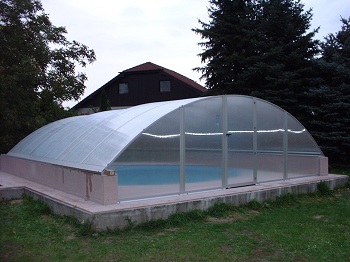

Stirnwandverlängerung bei einer Mauererhöhung
Wenn eine Überdachung auf zwei erhöhten Mauern montiert wird und das Bodenniveau der Stirnwandauflage tiefer als die Bodenschienen-Auflage liegt (z.B. bei fehlender Querwand - siehe Foto), so kann die komplette Stirnwand entsprechend verlängert werden. Je nach Bauweise kann die Stirnwand vor der Mauer (stirnseitig) oder bei längeren Mauern auch dazwischen gebaut werden. Die Stirnwände haben eine Auflagenbreite von 5 cm. Standardmäßig sind daher die Bodenschienenlängen an jeder Stirnwand auch um 5 cm kürzer als die Überdachungslänge.
Die Bodenschienen leiten auch das Niederschlagwasser ab. Damit das Wasser bei dieser Bauweise nicht unkontrolliert abläuft, empfehlen wir die Bodenschienen jeweils 2 cm bis 5 cm über das Ende der Mauer hinaus zu verlängern, damit das Niederschlagwasser dort ablaufen kann. Das gilt beispielsweise auch dann, wenn die Stirnwand hinten und/oder vorne „mittig" auf einer Mauer platziert wird.
Stirnwandausschnitt
Rohrüberführungen, Gegenstromschwimmanlagen o.a. stellen im Stirnwandbereich keinen Hinderungsgrund für den Einbau einer Stirnwand dar. Das geschulte Fachpersonal nimmt in diesem Fall -direkt vor Ort - einen entsprechenden Stirnwandausschnitt vor. Hinweis: Ausschnitte können nur bei der Standard-Stirnwand vorgenommen werden und auch nur dann, wenn keine anderen Besonderheiten bestellt wurden.
Verschiebbare Stirnwand
Standardmäßig wird die vordere und hintere Stirnwand so hergestellt, dass sie in kürzester Zeit, ohne zu schrauben, entfernt werden kann. Soll aber bei mitbestellter Schienenverlängerung die hintere Stirnwand nicht extra abgenommen werden müssen, kann sie auch verschiebbar angefertigt werden. Hierzu werden die Stirnwandteile mit einem querverlaufendem Aluminium-Profil fest verschraubt, während die Tür ganz normal mit Links- oder Rechtsanschlag betätigt werden kann.
Der untere freie Raum zwischen Beckenumgang und querverlaufendem Alu-Profil beträgt standardmäßig 6 cm, kann aber auf Wunsch bis 12 cm vergrößert werden und wird mit einem anpassbarem PVC-Folienstreifen aufgefüllt.
Befinden sich in dem zu verschiebenden Bereich feste bauliche Einrichtungen, die höher als die Bodenschienenauflage sind, so übernehmen wir wegen der nicht bekannten, unterschiedlichen Formen und Höhen der Hindernisse keine Funktionsgarantie für das einwandfreie Gleiten des Folienstreifens. Tipp: Der Folienstreifen kann bauseits zugeschnitten und Formen etc. angepasst werden.
Eine Verschiebbarkeit der vorderen Stirnwand ist nur möglich, wenn a) sich keine erhöhten Bauteile wie z.B. Einstiegleiter etc. im verschiebbaren Bereich befinden und b) die Überdachung mit einer mitbestellten Schienenverlängerung komplett hinter das Schwimmbecken verschoben werden kann.
Aus Sicherheitsgründen darf die Stirnwand während des Badens nicht über der Wasserlinie stehen!
Klappbare Stirnwand
Um die Stirnwand auch über feste Einrichtungen, wie z.B. Gegenstromschwimmanlagen schieben zu können, kann die Stirnwand geteilt und hochklappbar hergestellt werden. Während die obere Hälfte der Stirnwand fest am verschiebbaren Bogenelement angeschraubt wird, ist der untere hochklappbare Teil mit Scharnieren befestigt. Bei dieser Ausführung entfällt die Einstiegtür.
Wenn diese Bauweise für die vordere Stirnwand gewünscht wird und die Überdachung aufgeschoben werden soll, so muss sie in jedem Fall komplett hinter das Schwimmbecken verschoben werden. Dazu muss eine entsprechende Schienenverlängerung bestellt werden.
Aus Sicherheitsgründen darf die Stirnwand während des Badens nicht über der Wasserlinie stehen!
Erhöhter Eingang
Viele Kunden wünschen sich zwar eine niedrige Überdachung, wollen aber nicht auf die Vorzüge verzichten, sich in dem warmen Innenraum der Überdachung auszukleiden und nach dem Schwimmen in der warmen Überdachung abtrocknen zu können. Mit einem Stuhl, Tisch oder auch einer Liege zum Relaxen schaffen Sie sich eine Oase der Entspannung.
Länge des erhöhten Eingangs: ca. 2,16 m x Höhe ca. 2,00 m.
Die vordere Stirnwand des erhöhten Eingangs lässt sich wie bei jeder Schwimmbad-Überdachung aushängen und wegstellen. Sie wird aus stärkeren Profilen gefertigt, um höhere Windlasten aufzufangen. Als Verbindung zwischen dem erhöhten Eingang und dem ersten niedrigeren Überdachungselement wird eine fest montierte, mondsichelartige Halbstirnwand eingebaut. Daher lässt sich der erhöhte Eingang, der durch die Mond-sichel fest mit dem ersten, niedrigeren Element verbunden ist, komplett nach hinten verschieben.
Erhöhter Vorraum
Wer noch mehr individuelle Raumfreiheit im Einstiegsbereich seines Schwimmbeckens wünscht, für den fertigen wir den „erhöhten Vorraum" aus der Baureihe „GRANDE-Mobil".
Länge des erhöhten Vorraumes ca. 2,20 x Höhe ca. 2,00 bis 2,30 je nach Überdachungsbreite (max. Breite des erhöhten Vorraumes 6,25 m). Die Verbindung zwischen dem Vorraum und der Standardhöhe der Mobil-Überdachung wird über eine fest montierte mondsichelartige Halbstirnwand realisiert, die - wie der Vorraum - aus Polycarbonat-Doppelstegplatten gefertigt wird. Der erhöhte Vorraum lässt sich komplett mit nach hinten verschieben. Die geringeren Alu-Bogenabstände von ca. 70 cm erhöhen die Belastbarkeit (Schneelasten). Die Stirnwand ist in der Standardversion des erhöhten Vorraums mit abschließbarer Tür aushäng- und wegstellbar konstruiert.
Die vordere Stirnwand kann auf Wunsch auch mit der Panorama-Stirnwand von uns ausgestattet werden. Eine ausführliche Beschreibung des patentierten Panorama-Faltschiebetürensystems finden Sie nachstehend unter Panorama-Stirnwand.
Panorama Stirnwand
Wer von den Vorteilen einer massiven Stirnwand überzeugt ist und sich darüber hinaus ein noch schnelleres, komfortableres und leichteres Öffnen der gesamten Stirnwand wünscht, für den ist das patentierte Faltschiebetürensystem das Nonplusultra. Tür aufschließen, öffnen, aufschieben, arretieren und Panoramasicht genießen - komplett mit dem Überdachungselement nach hinten wegschieben - die komfortabelste und technisch beste Stirnwand von uns.
Die Integrierte-Version bietet sich für alle GRANDE-MOBIL und ATLANTIS an, bei denen an beiden Längsseiten der Abstand vom Schwimmbecken bis zur Außenkante der Bodenschiene 1 Meter beträgt. Gefertigt wird die PANORAMA-Stirnwand für die GRANDE-MOBIL und ATLANTIS in schwerer Ausführung mit speziellen Aluminiumprofilen und 4 mm starken beidseitig vergütetem Polycarbonat-Klarglas mit glasgleicher Abriebfestigkeit oder Doppelstegplatten.

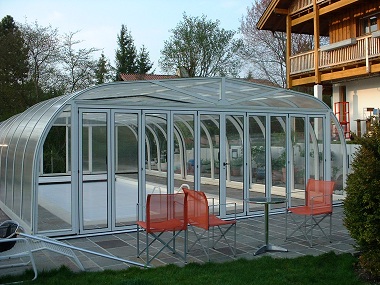

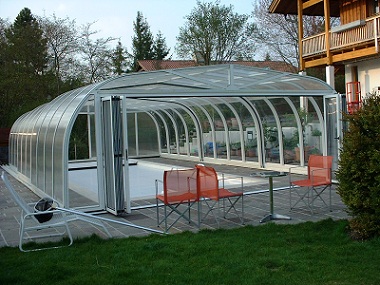

Bei der integrierten Version wird die gesamte Faltschiebetüranlage vollständig in das erste Überdachungselement integriert und bildet so eine ästhetisch ausgewogene Einheit von Material und Design.

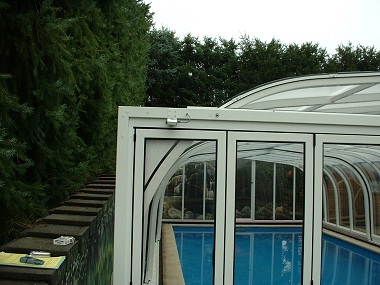

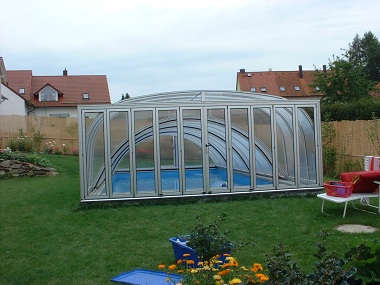

Raumspar-Version
Die Raumspar-Version der Panorama-Stirnwand bietet sich für alle „GRANDE-MOBIL-Anlagen" und bei dem „Erhöhtem Vorraum" an, bei denen zwischen den Beckenlängsseiten und den Bodenschienen nur wenig freier Platz zur Verfügung steht. Die Raumspar-Version benötigt für die aufgeschobene Faltschiebetür nur etwa 40 cm breite - gemessen von den Außenkanten der Bodenschiene (da die Bodenschiene bereits 31 cm breit ist, steht die aufgeschobene Faltschiebetür nur ca. 10 cm in den Innenraum der Überdachung)
Warum ist das wichtig?
Nachdem das Element mit der Faltschiebetür nach hinten geschoben wurde, darf die Faltschiebtür nicht in den Schwimmbereich ragen; es könnte zu Kopfverletzungen (z.B. beim Auftauchen) kommen! der Raumspar-Version ragt der als Rechteck gefertigte Rahmen seitlich im Wölbungsbereich der Überdachung über das erste Überdachungselement hinaus - Sie werden sich sehr schnell an diese Bauweise gewöhnen, nämlich dann, wenn Sie die unvergleichliche Handhabung und den Nutzen einer Panorama-Stirnwand schätzen gelernt haben.
